Geberit Mapress Acier Inoxydable pour de nombreux fluides gazeux et liquides
Résistant à la corrosion et polyvalent
Geberit Mapress Acier Inoxydable est un système d'alimentation performant qui peut être utilisé pour différents fluides liquides et gazeux, même agressifs. Geberit applique les normes les plus strictes pendant le processus de production. Ainsi, par exemple, la forte teneur en molybdène permet de garantir une excellente résistance à la corrosion.
Avec la large gamme de raccords à sertir et de diamètres de tuyaux de d12 à d108, ainsi que les différents joints d'étanchéité, il est possible, outre la technique du bâtiment, de couvrir presque tous les domaines d'application, tels que la construction d'installations solaires et industrielles.
Principales applications et domaines d'utilisation pour les systèmes de tuyauterie en acier inoxydable présentant une grande résistance à la corrosion
Geberit Mapress Acier Inoxydable convient aux fluides liquides et gazeux :
Ouvrir l'aperçu des applications pour les fluides liquides
Ouvrir l'aperçu des applications pour les fluides gazeux
Installations d'eau potable
Geberit Mapress Acier Inoxydable est un excellent choix lorsque les exigences en matière d'hygiène et de résistance à la corrosion sont élevées.
Conduites d'air comprimé
Pour la distribution d'air comprimé, Geberit Mapress Acier Inoxydable peut être utilisé en fonction de la qualité d'air comprimé requise.
Carburants et huiles
Geberit Mapress Acier Inoxydable est adapté et homologué pour le mazout de chauffage, le diesel ainsi que les huiles moteur, de boîte de vitesses et de lubrification.
Installations de chauffage et de refroidissement
Approvisionnement sûr et fiable en eau de refroidissement et de chauffage.
Gaz industriels
Geberit Mapress Acier Inoxydable (gaz) dispose de toutes les homologations requises pour les gaz combustibles conformément à la norme DVGW G 260.

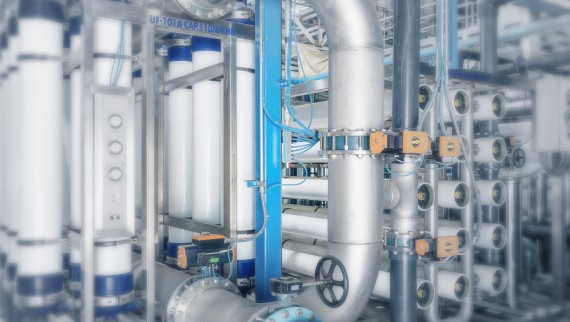

Eaux traitées
Le système de sertissage Geberit Mapress Acier Inoxydable peut être utilisé pour presque toutes les eaux traitées, telles que les eaux adoucies ou entièrement dessalées, ainsi que les eaux ultrapures avec une conductibilité ≥ 0,1 μS/cm.
Sprinklers et conduites d'eau d'extinction
Geberit Mapress Acier Inoxydable (matériau 1.4401) est testé et homologué pour les installations de sprinklers humides et sèches, notamment par VdS et FM.

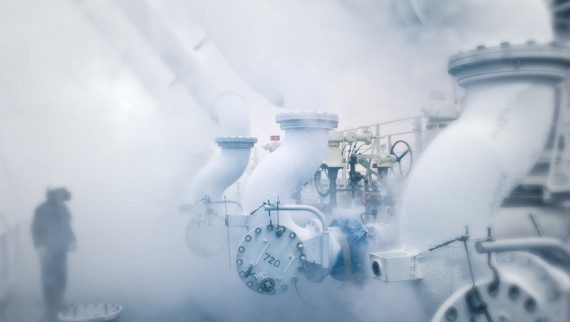

Vapeur saturée
Geberit Mapress Acier Inoxydable 1.4401 convient à la vapeur saturée et aux condensats jusqu'à une température de 155 °C et une pression de 5,5 bars.
Caractéristiques de Geberit Mapress Acier Inoxydable Polyvalent pour de nombreuses applications

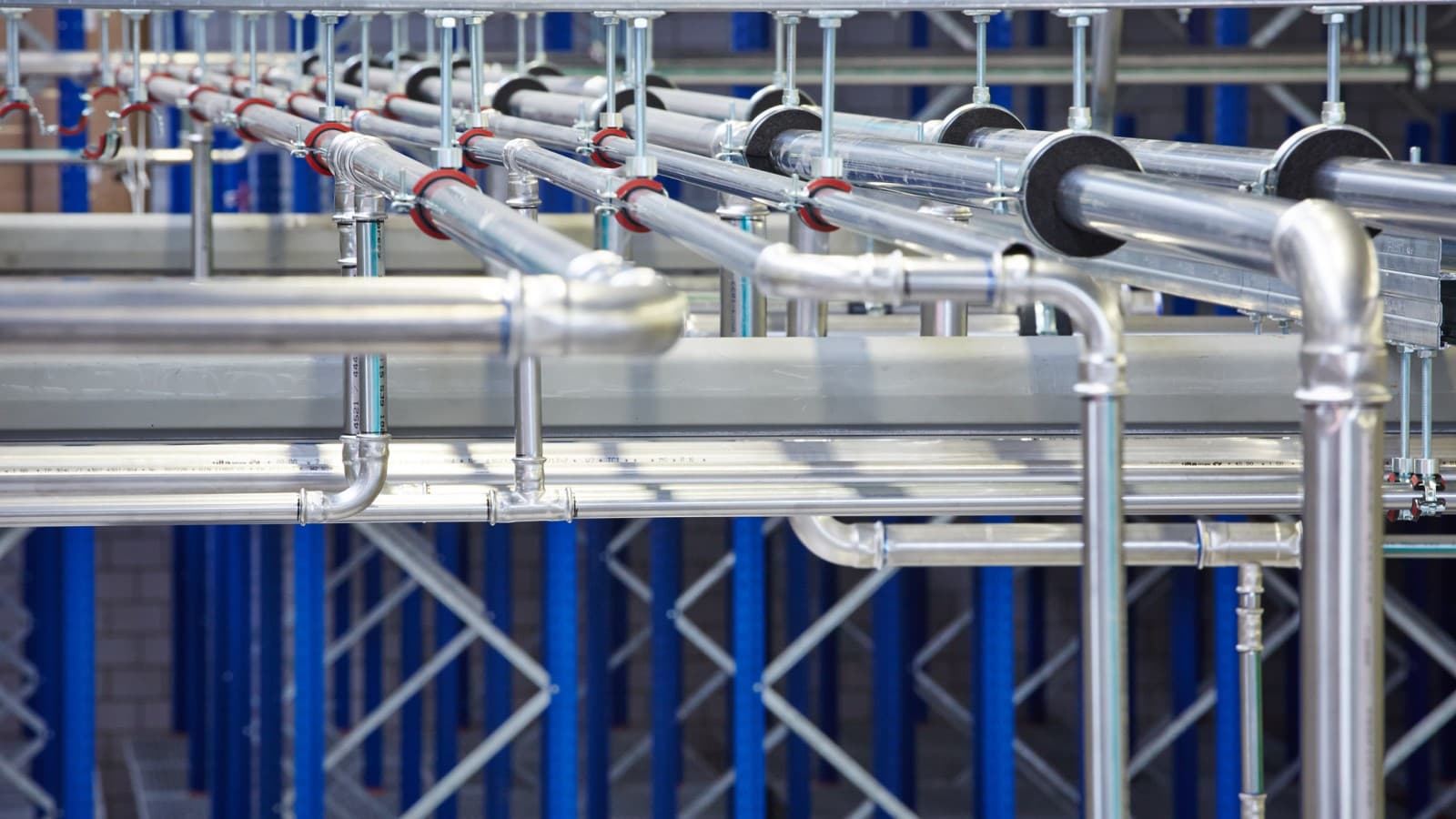

Utilisation polyvalente dans la technique du bâtiment et l'industrie
Grâce à la large gamme de dimensions de tuyaux allant de d12 à d108, aux propriétés de l'acier inoxydable et aux différents joints d'étanchéité, il est possible de couvrir, outre la technique du bâtiment, de nombreux domaines d'application dans la construction d'installations industrielles.
Convient aux gaz combustibles
Geberit Mapress Acier Inoxydable peut être utilisé pour différentes applications de gaz. Pour une utilisation avec des gaz combustibles, une gamme complète de raccords à sertir est disponible avec le joint d'étanchéité HNBR jaune, le marquage jaune et le bouchon de protection jaune.
Le système robuste de tuyauterie Geberit Mapress Acier Inoxydable peut être utilisé pour des pressions de service allant jusqu'à 25 bars (en fonction du diamètre du tuyau).
Haute résistance à la corrosion
Geberit Mapress Acier Inoxydable est un système de tuyauterie fiable, adapté à une multitude d'applications. Les tuyaux et les raccords à sertir sont en acier inoxydable et se caractérisent par une haute résistance à la corrosion et une hygiène optimale.
Geberit Mapress Acier Inoxydable convient à la désinfection thermique et chimique, aussi bien en cas de mesures prescrites conformément aux directives et règlements en vigueur qu'en cas de contamination avérée du réseau de distribution.
La composition optimale des éléments d'alliage garantit une sécurité élevée des matériaux et des systèmes. Les tuyaux et raccords Geberit Mapress Acier Inoxydable 1.4401 contiennent au moins 2,3 % de molybdène et sont donc extrêmement résistants à la corrosion.
Geberit Mapress en acier inoxydable en un coup d'œil
Faits et chiffres
Aperçu de la gamme
- 11 diamètres nominaux d12 à d108
- Environ 500 raccords différents disponibles
- Tuyaux CrNiMo
- Transition MasterFix pour un raccordement à visser sûr et sans outil aux appareils sanitaires Geberit
- Large gamme d'adaptateurs et de transitions vers d'autres systèmes
Dimensions
Dimensions de tuyaux disponibles
| Diamètre nominal DN | Dimension d x s (mm) | Tuyau Geberit Mapress Acier Inoxydable CrNiMo |
|---|---|---|
| 10 | 12,0 × 1,0 | |
| 12 | 15,0 × 1,0 | |
| 15 | 18,0 × 1,0 | |
| 20 | 22,0 × 1,2 | |
| 25 | 28,0 × 1,2 | |
| 32 | 35,0 × 1,5 | |
| 40 | 42,0 × 1,5 | |
| 50 | 54,0 × 1,5 | |
| 65 | 76,1 × 2,0 | |
| 80 | 88,9 × 2,0 | |
| 100 | 108,0 × 2,0 |
Raccords
Raccords disponibles

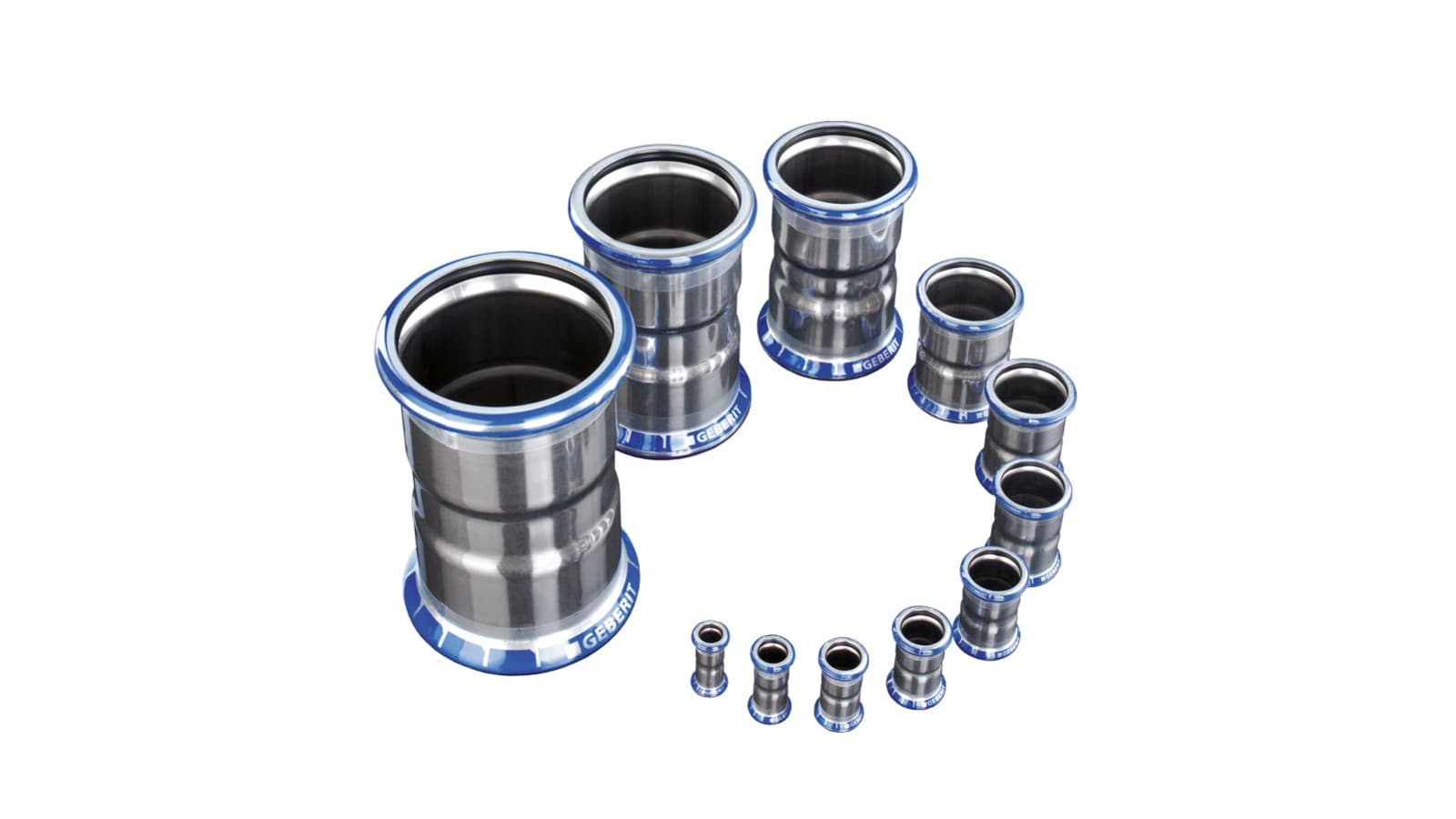

Raccords à sertir Geberit Mapress Acier Inoxydable
- Acier inoxydable CrNiMo 1.4401
- Indicateur de sertissage permettant de vérifier que les raccords ont été correctement sertis
- L'indicateur de sertissage bleu indique que le matériau est de l'acier inoxydable
- Diamètre de tuyau imprimée sur l'indicateur de sertissage
- Bouchon de protection empêchant les salissures
- Les raccords non sertis présentent des fuites et sont immédiatement détectables pendant l'essai de pression
- Plus de 500 raccords différents sont disponibles

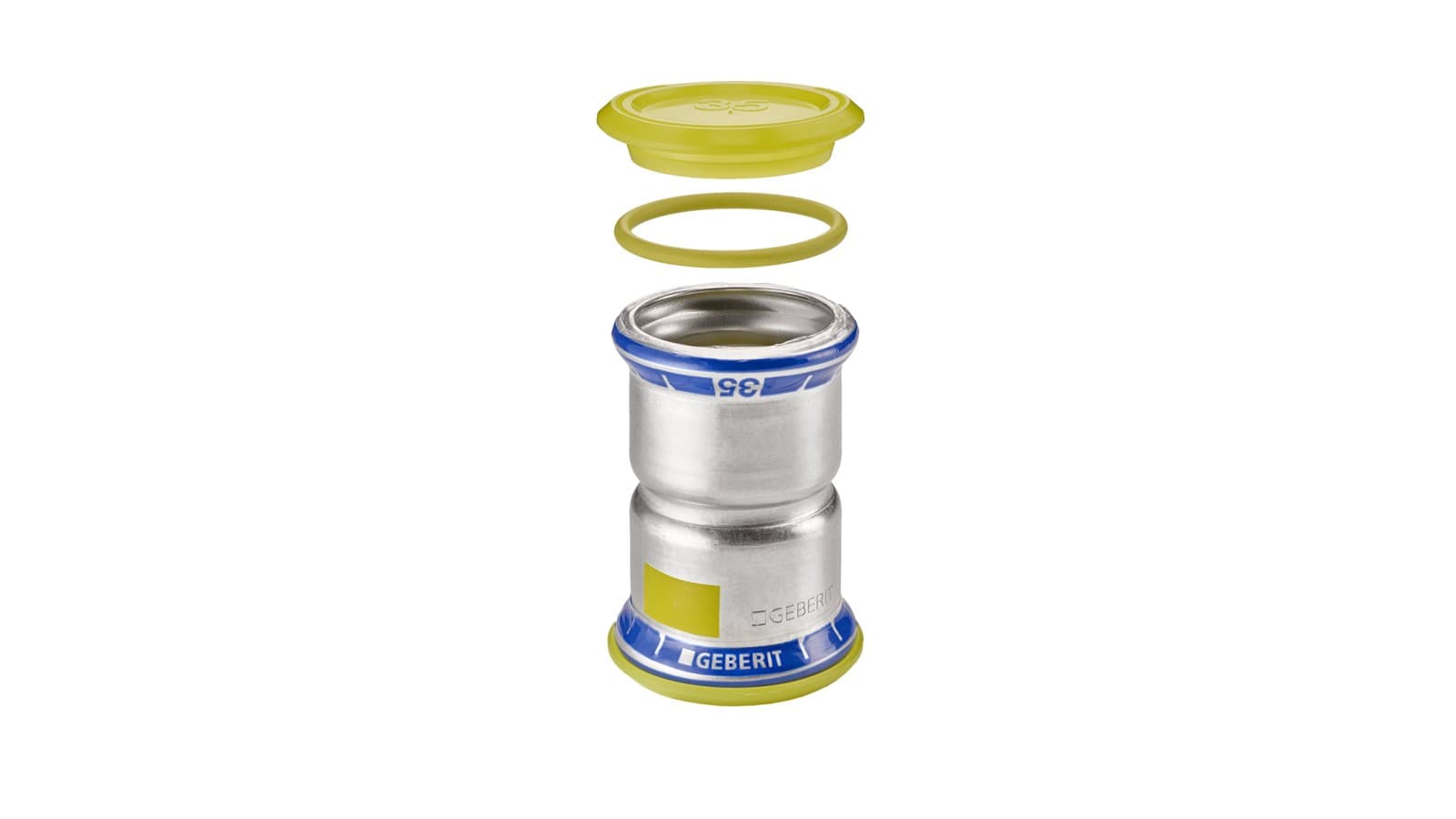

Geberit Mapress Acier Inoxydable, gaz
- Acier inoxydable CrNiMo 1.4401
- Pour une utilisation avec des gaz inflammables
- Indicateur de sertissage permettant de vérifier que les raccords ont été correctement sertis
- L'indicateur de sertissage bleu indique que le matériau est de l’acier inoxydable
- Marquage jaune sur le raccord
- Joint d'étanchéité HNBR jaune et bouchon de protection jaune pour une utilisation avec des gaz inflammables
- Disponible dans les dimensions d15 à d108

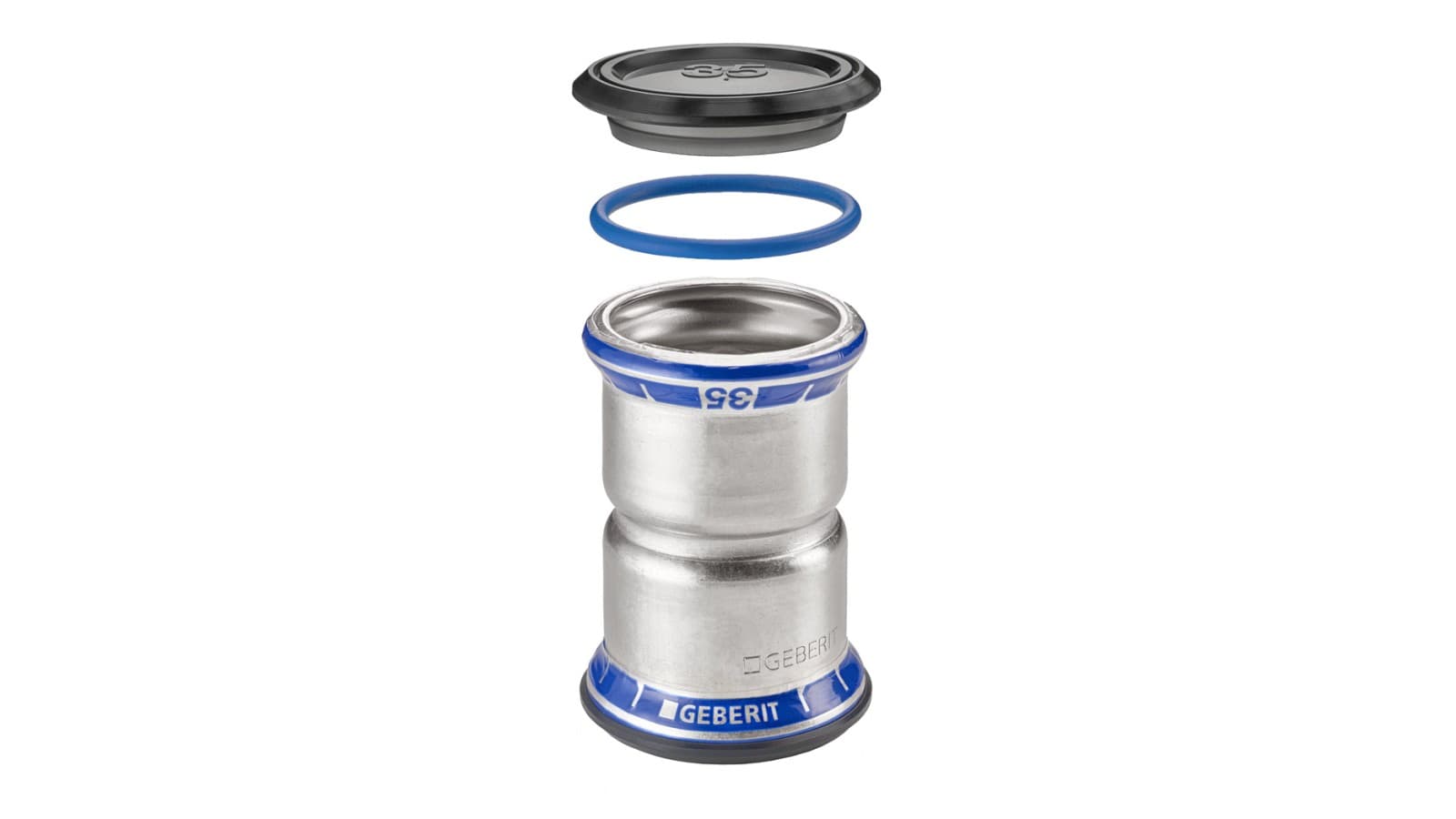

Geberit Mapress Acier Inoxydable, FKM bleu
- Acier inoxydable CrNiMo 1.4401
- Pour une utilisation avec des fluides contenant de l'huile et d'autres exigences spécifiques
- Indicateur de sertissage permettant de vérifier que les raccords ont été correctement sertis
- L'indicateur de sertissage bleu indique que le matériau est de l’acier inoxydable
- Joint d'étanchéité FKM bleu et bouchonde protection noir pour une utilisation avec des fluides contenant de l'huile et d'autres exigences
- Disponible dans les dimensions d15 à d108

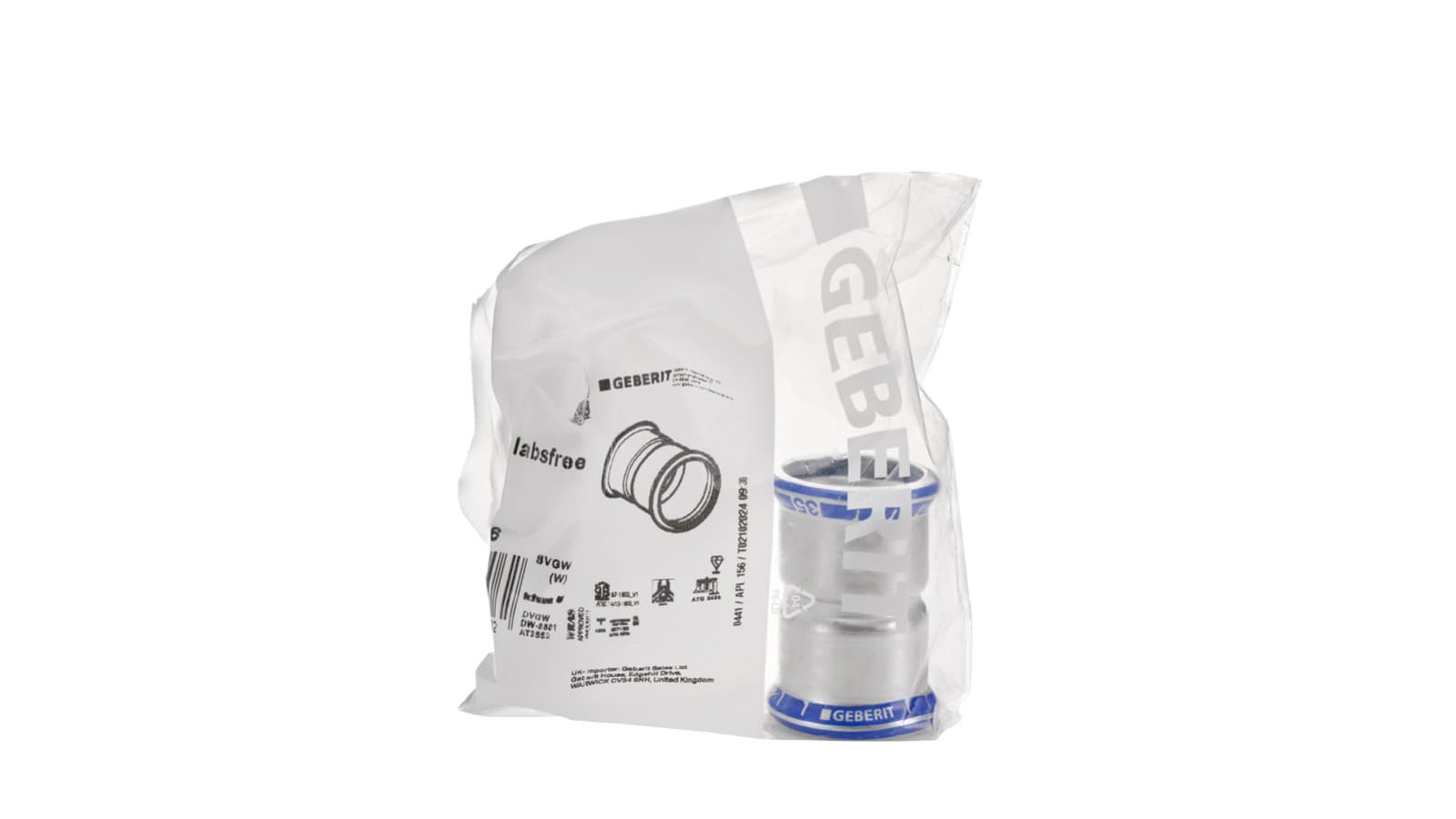

Geberit Mapress Acier Inoxydable, sans LABS
- Acier inoxydable CrNiMo 1.4401
- Pour une utilisation dans des applications sensibles, par exemple dans les installations de peinture
- Indicateur de sertissage permettant de vérifier que les raccords ont été correctement sertis
- L'indicateur de sertissage bleu indique que le matériau est de l’acier inoxydable
- Joint d'étanchéité CIIR noir
- Les raccords à sertir sont emballés individuellement
- Disponible dans les dimensions d15 à d108
Joints
Joints d'étanchéité disponibles
Pour des applications spécifiques, Geberit propose une large gamme de raccords avec joints d'étanchéité prémontés en différents matériaux. Cela simplifie et accélère l'installation.

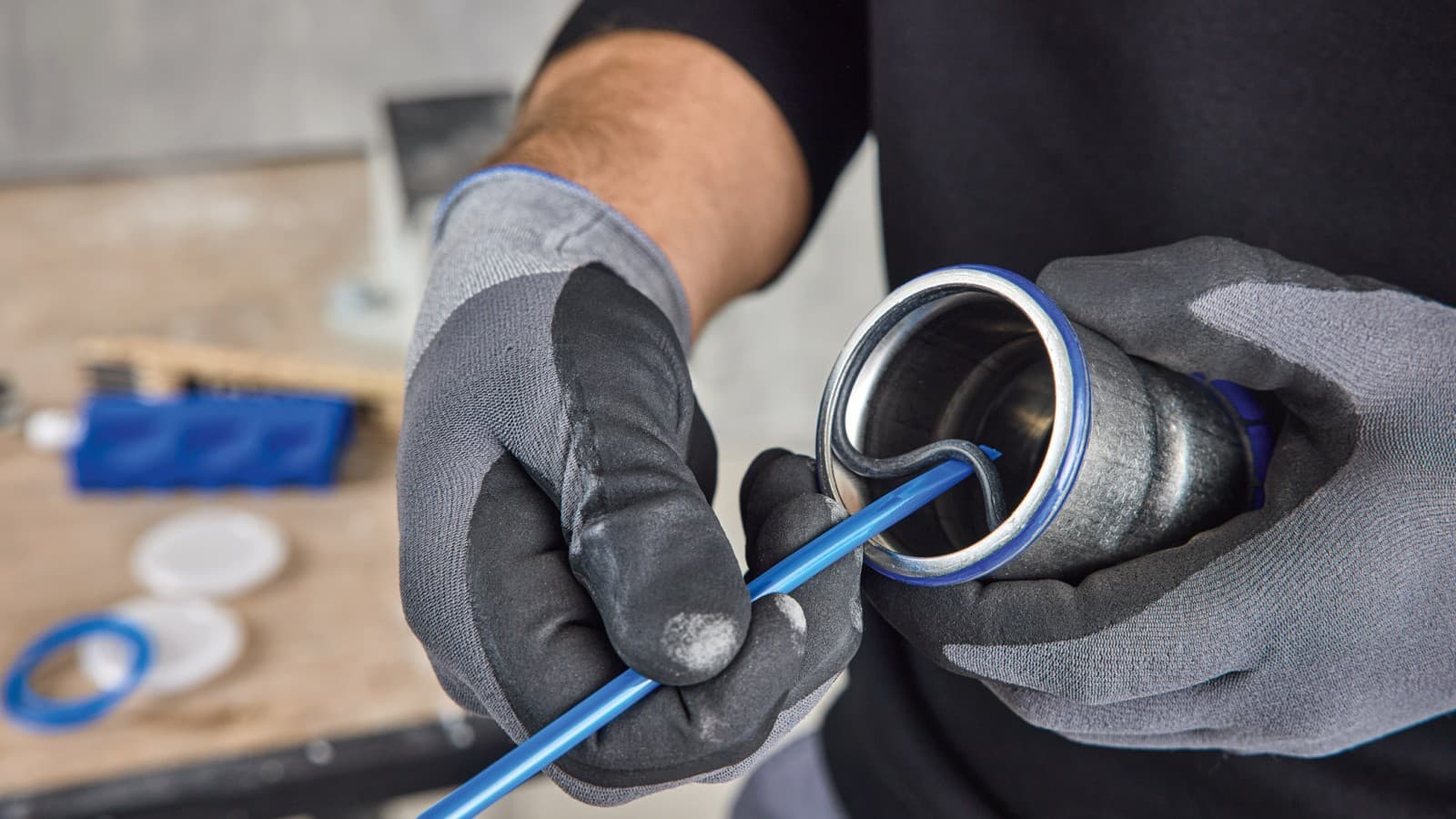

De plus, les jointsd'étanchéité standard peuvent être remplacés par des joints d'étanchéité spécifiques adaptés. Il convient de respecter les consignes figurant dans l'aperçu des applications.
Ouvrir l'aperçu des applications pour les fluides liquides
Ouvrir l'aperçu des applications pour les fluides gazeux
Joint d'étanchéité CIIR noir
Geberit Mapress Acier Inoxydable et le joint d'étanchéité CIIR noir peuvent être utilisés pour les fluides liquides suivants :
- Eau potable froide et chaude
- Eau de chauffage
- Eau de refroidissement sans antigel
- Eau de refroidissement avec antigel
- Eau de chauffage urbain ≤ 120 °C
- Vapeur saturée ≤ 120 °C
- Eaux résiduaires
- Eau extra-pure (sauf eau d'application pharmaceutique)
- Eaux pluviales avec un pH > 6,0
- Eaux grises et eaux noires avec un pH > 6,0
- Eau d'extinction (humide)
- Sprinkler (humide)
- Produits chimiques et fluides techniques
Et pour les fluides gazeux suivants :
- Air comprimé (classe de pureté de l'huile 0 à 3)
- Dépression
- Gaz inertes
- Gaz industriels
Joint d'étanchéité FKM, bleu
Geberit Mapress Acier Inoxydable, associé au joint d'étanchéité FKM bleu, se caractérise par sa grande résistance à la chaleur et aux produits chimiques.
Utilisable pour les fluides liquides suivants :
- Eau de chauffage urbain ≤ 140 °C
- Fluide caloporteur (solaire)
- Huiles minérales
- Carburants
- Produits chimiques et fluides techniques
Utilisable pour les fluides gazeux suivants :
- Air comprimé (classe de pureté de l'huile 0 à X)
- Gaz industriels

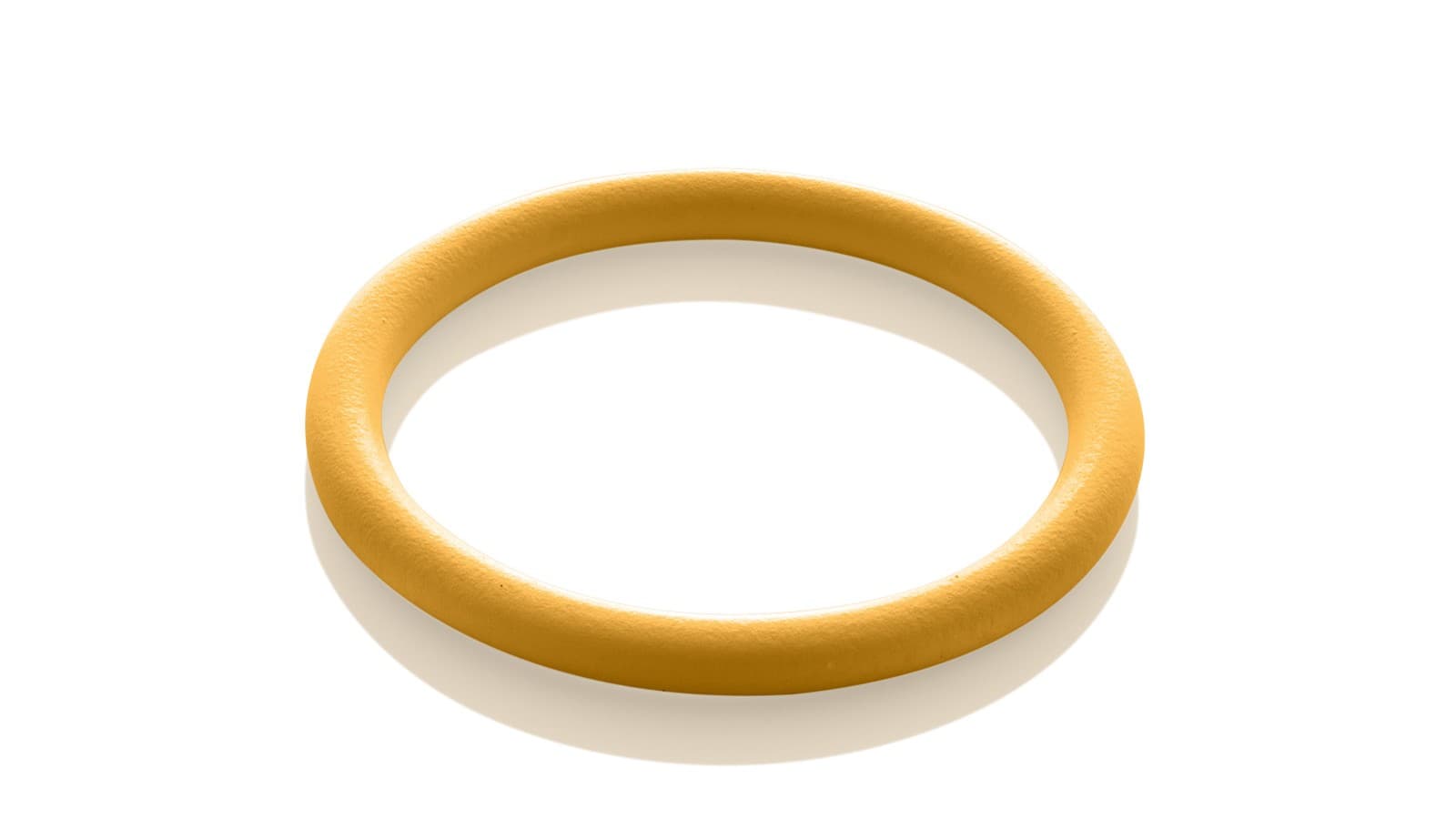

Joint d'étanchéité HNBR, jaune
Geberit Mapress Acier Inoxydable, avec le joint d'étanchéité HNBR jaune, peut être utilisé avec les gaz combustibles suivants :
- Gaz naturel
- Gaz liquéfiés
- Biogaz
Le marquage et les bouchons de protection jaunes permettent de différencier les raccords Geberit Mapress Acier Inoxydable pour le gaz des autres raccords.

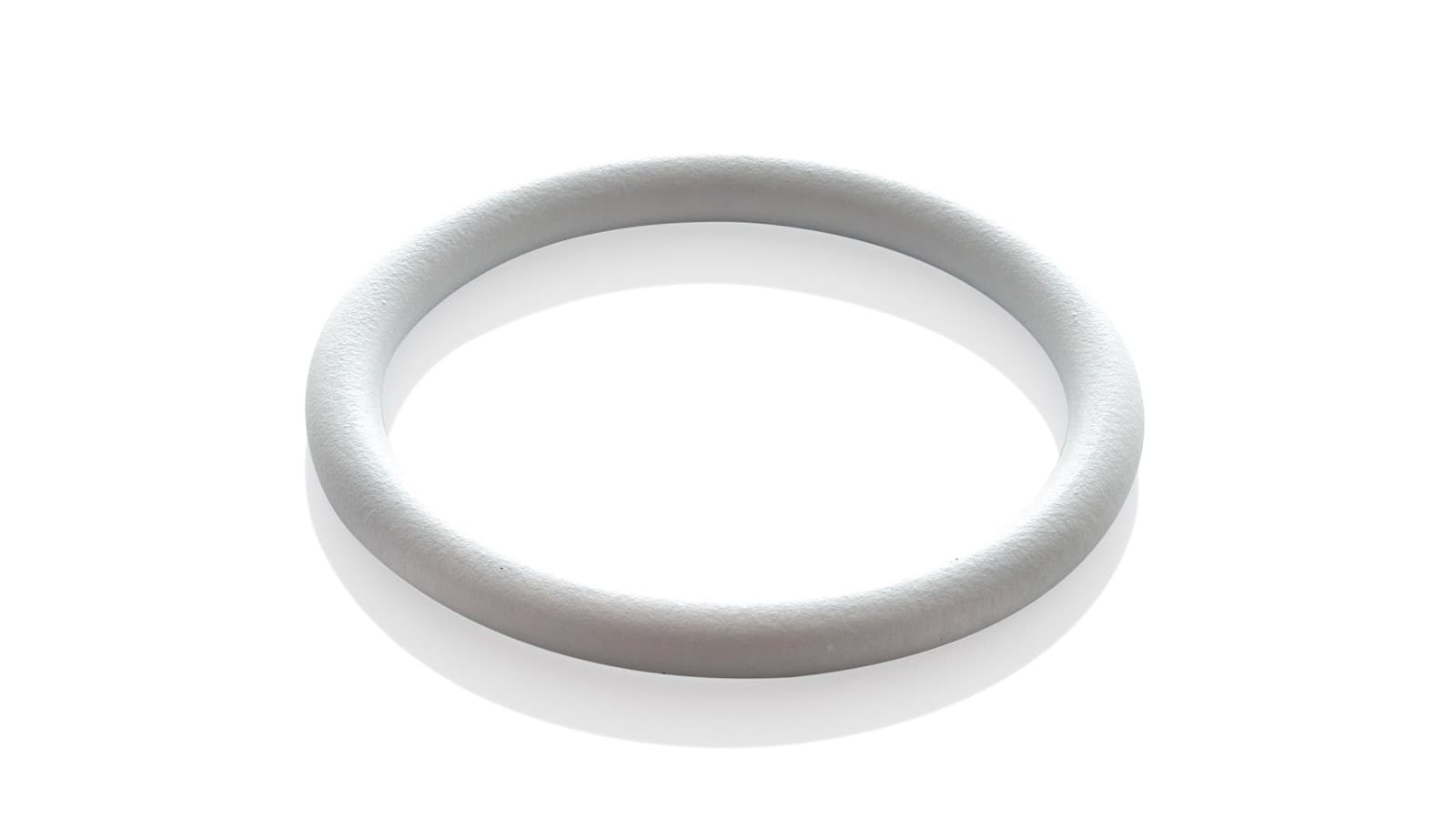

Joint d'étanchéité FKM, blanc
Geberit Mapress Acier Inoxydable avec le joint d'étanchéité FKM blanc convient aux applications de vapeur saturée jusqu'à 155 °C, même en fonctionnement cyclique.
Tuyaux
Tuyaux disponibles

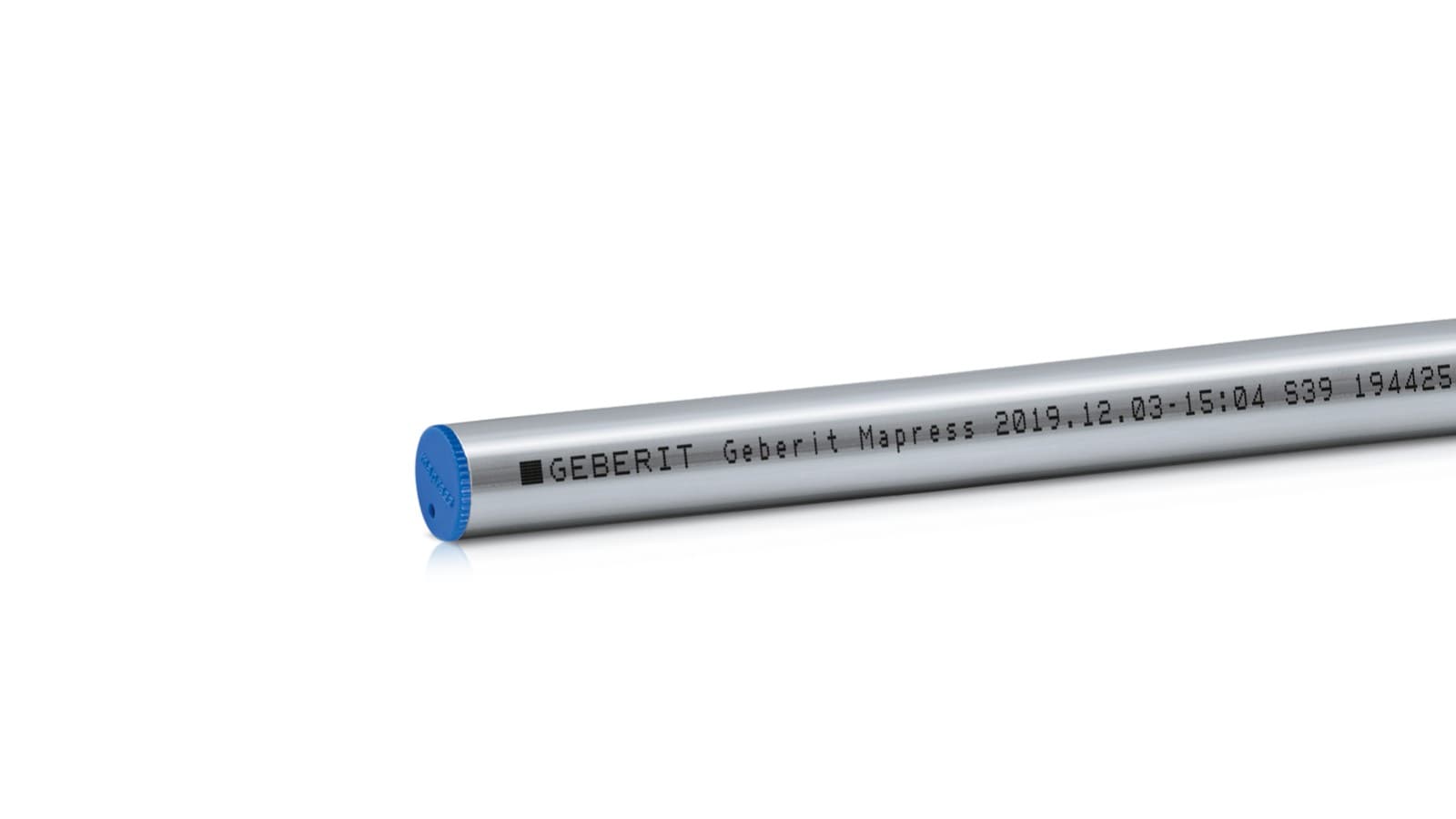

Tuyau Geberit Mapress Acier Inoxydable CrNiMo
- La forte teneur en molybdène garantit stabilité et protection optimale contre la corrosion.
- Traitement thermique et mécanique spécifique des tuyaux pour créer une structure homogène et de haute qualité.
- La fabrication soignée garantit à la fois une flexibilité maximale et une étanchéité à long terme.
- Les surfaces lisses assurent un ajustement parfait du joint d'étanchéité et des propriétés hygiéniques optimales.
Déclaration environnementale de produit
Déclaration environnementale de produit (EPD)
Les déclarations environnementales de produit (Environmental Product Declarations, EPD) garantissent la transparence et permettent de comparer les produits en fonction de leur impact environnemental.
Pour Geberit Mapress Acier Inoxydable, des déclarations environnementales de produits sont disponibles pour les tuyaux et les raccords les plus courants :
Installation
Procédure d'installation
Pour l'installation de Geberit Mapress, Geberit propose unegamme de sertisseuses, de mâchoires et de collerettes.
Remarque : l'installation des produits Geberit Mapress d12 à d88.9 diffère de celle de Geberit Mapress d108.
Trouvez le système de canalisation qui vous convient le mieux
Gamme de produits Geberit Mapress Acier Inoxydable Articles, informations techniques et plus encore
Avez-vous des questions? Nous sommes heureux de vous aider
Nos experts vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Questions fréquentes sur Geberit Mapress Acier Inoxydable
Pour quels fluides puis-je utiliser Geberit Mapress Acier Inoxydable ?
En plus de l'eau potable, Geberit Mapress Acier Inoxydable peut être utilisé pour une variété de fluides gazeux et liquides. La résistance chimique de Geberit Mapress Acier Inoxydable peut être vérifiée à l'aide de Geberit PipeSelect.
Quelles sont les différences entre les matériaux de tuyauterie 1.4401, 1.4404 et 1.4520 ?
1.4401 (316): acier inoxydable austénitique hautement allié, contenant du chrome, du nickel et du molybdène. Convient à l'eau potable. Utilisé pour les raccordements à sertir
1.4404 (316L): Acier inoxydable austénitique hautement allié, contenant du chrome, du nickel et du molybdène. Convient à l'eau potable. Utilisé pour les assemblages soudés et les raccordements à sertir
1.4520 (430Ti): Acier inoxydable ferritique faiblement allié, contenant du chrome et du titane. Ne convient pas à l'eau potable.
Comment fonctionne Geberit Mapress Acier Inoxydable en cas de désinfection thermique ?
Geberit Mapress Acier Inoxydable convient à la désinfection thermique et peut être utilisé pour des applications critiques en matière d'hygiène telles que les installations d'eau potable dans les hôpitaux, les établissements de soins et les hôtels.
Qu'est-ce que la forte teneur en molybdène de Geberit Mapress Acier Inoxydable ?
La forte teneur en molybdène de Geberit Mapress Acier Inoxydable (par exemple, 1.4401 / AISI 316) améliore considérablement la résistance à la corrosion et renforce la sécurité en matière d'hygiène.
