Geberit Mapress Therm pour les circuits de chauffage et de refroidissement
Système en acier inoxydable économique et résistant à la corrosion
Le système en acier inoxydable faiblement allié résiste à la corrosion et constitue en même temps une solution peu coûteuse pour les circuits fermés de chauffage et de refroidissement, des applications dans lesquelles l'humidité ne peut pas toujours être évitée.
Dans les systèmes de refroidissement, les différences de température entre le fluide et la surface extérieure des tuyaux et raccords entraînent de la condensation. Lors de la pose des canalisations dans le sol, les matériaux de construction humides à base de ciment, les temps de séchage inadéquats et l'infiltration involontaire de l'eau de nettoyage ou de terrasse peuvent représenter un danger.

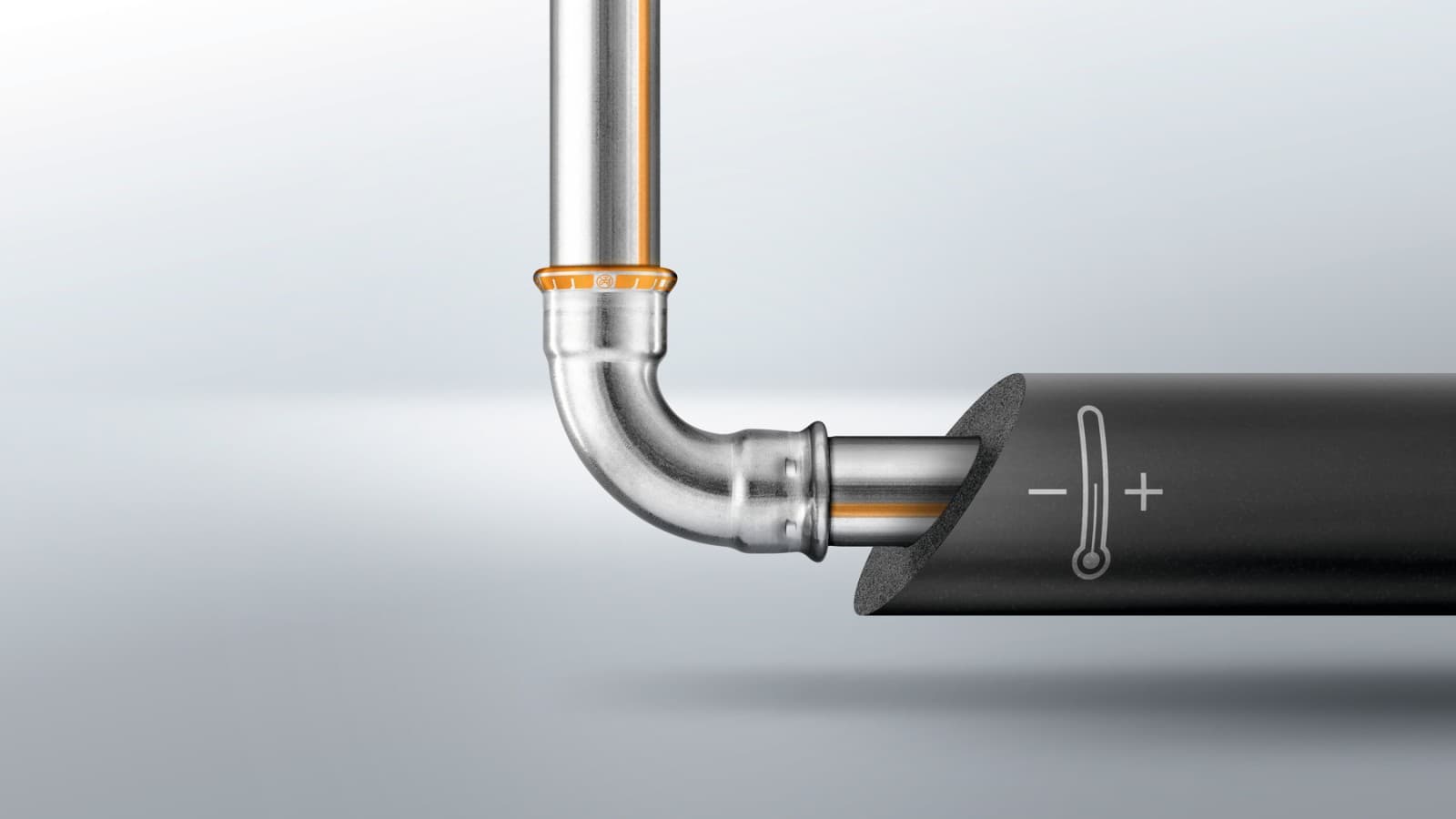

Le système de tuyauterie Geberit Mapress Therm en acier CrTi offre la solution idéale pour les deux scénarios d'application à un niveau de prix constant sans nécessiter de travaux de reprise importants.
Principales applications et domaines d'utilisation
Geberit Mapress Therm convient aux applications suivantes :

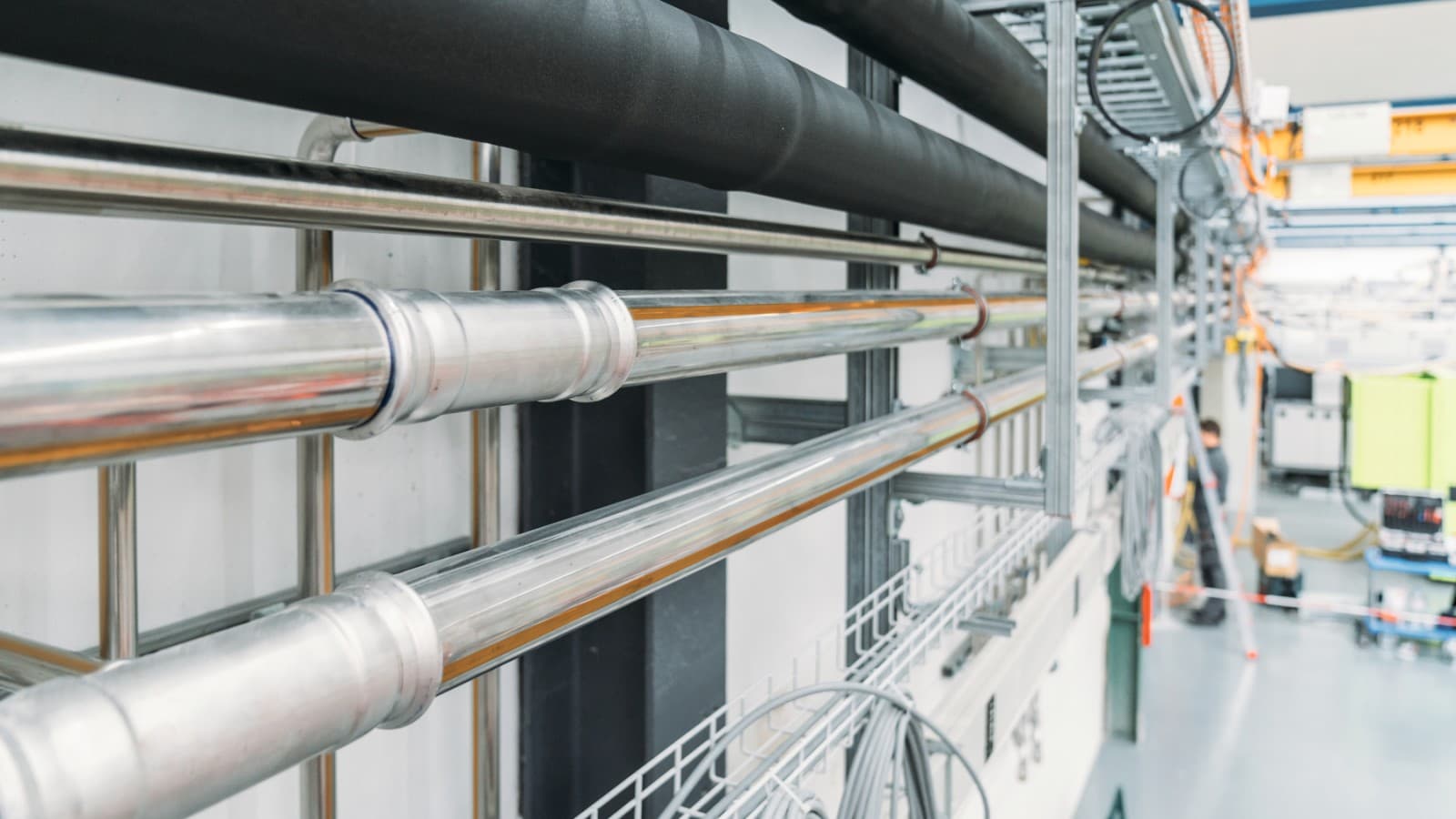

Circuits fermés de refroidissement dans l'industrie
Geberit Mapress Therm offre une protection fiable contre la corrosion externe dans les circuits fermés de refroidissement avec formation de condensats.
Chauffage et refroidissement dans la technique du bâtiment
Geberit Mapress Therm ne convient pas seulement aux conduites de refroidissement, mais peut également être utilisé dans les circuits fermés de chauffage, par exemple pour le chauffage au sol, les radiateurs ou les convecteurs.
Énergie solaire et chauffage urbain
Geberit Mapress Therm convient également aux applications solaires et au chauffage urbain.
Sprinklers et conduites d'eau d'extinction
Geberit Mapress Therm est testé et homologué pour les sprinklers et les conduites d'eau d'extinction humides.
Avantages de Geberit Mapress Therm Pour de nombreuses applications dans des circuits fermés
Applications dans le domaine du refroidissement et du chauffage
Le système de tuyauterie Geberit Mapress Therm est adapté à un large éventail d'applications industrielles, par exemple pour les circuits de chauffage ou de refroidissement (avec ou sans protection antigel), ainsi que pour les applications d'air comprimé, de gaz inerte et de dépression.
Identification unique du système
Geberit Mapress Therm se distingue par l'indicateur de sertissage orange clairement reconnaissable sur les raccords à sertir et grâce au repère sur les tuyaux du système. De plus, le symbole « Eau non potable » a été ajouté.
Comme ce symbole est également imprimé sur chaque raccord Geberit Mapress Therm, il reste visible même après le sertissage.
Aperçu de Geberit Mapress Therm
Faits et chiffres
Aperçu de la gamme
- 10 diamètres nominaux d12 à d108
- Environ 200 raccords différents disponibles
- Tuyaux CrTi
Dimensions
Dimensions de tuyaux disponibles
| Diamètre nominal DN | Dimension d x s (mm) |
|---|---|
| 12 | 15 × 1,0 |
| 15 | 18 × 1,0 |
| 20 | 22 × 1,2 |
| 25 | 28 × 1,2 |
| 32 | 35 × 1,5 |
| 40 | 42 × 1,5 |
| 50 | 54 × 1,5 |
| 65 | 76,1 × 1,5 |
| 80 | 88,9 × 1,5 |
| 100 | 108 × 1,5 |

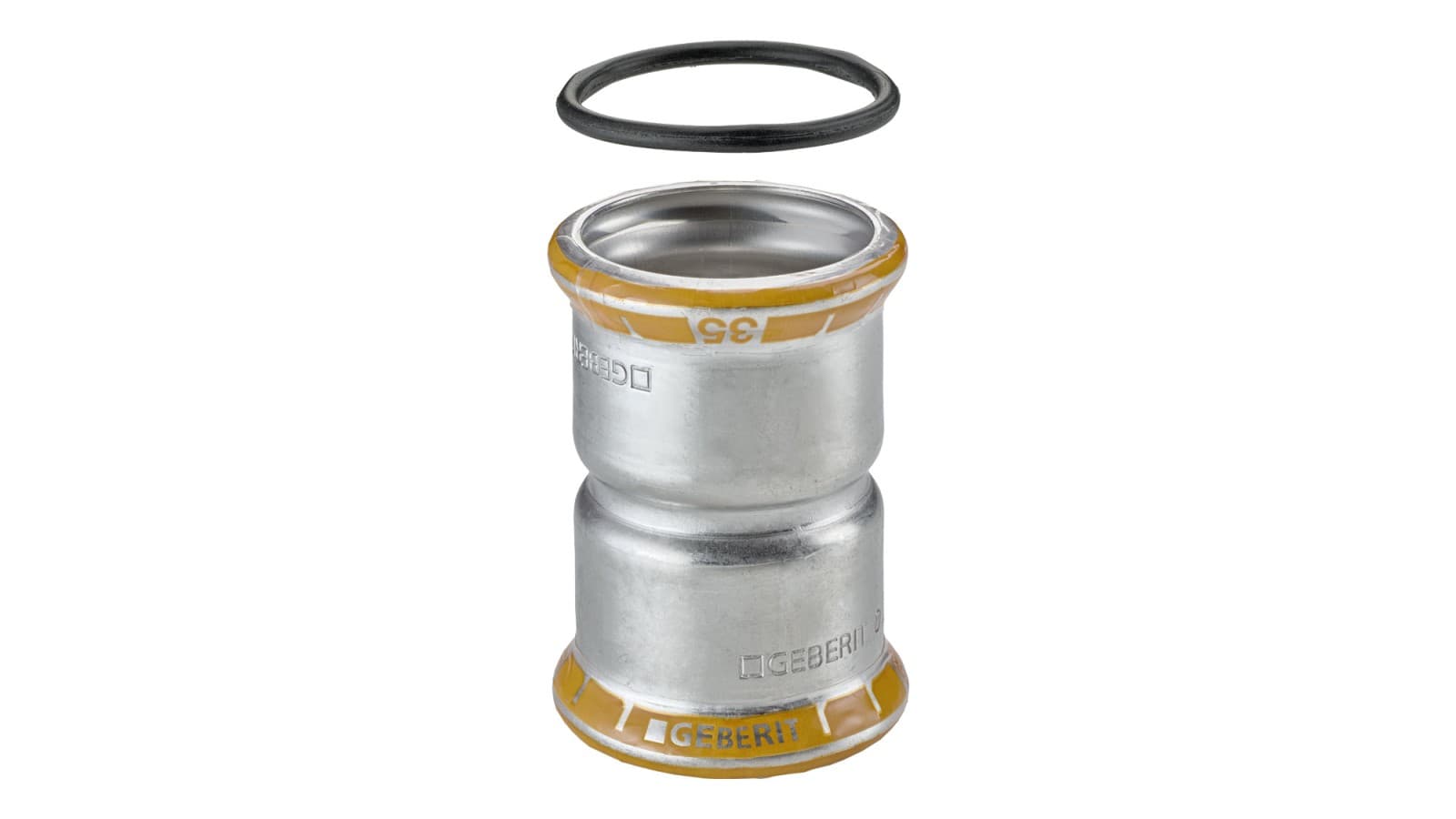

Raccords
Raccords disponibles
- Indicateur de sertissage orange permettant de vérifier que les raccords ont été correctement sertis
- Un indicateur de sertissage orange identifie l'acier inoxydable
- Symbole « eau non potable » sur l'indicateur de sertissage est gravé dans le raccord pour une identification permanente
- Dimètre de tuyau imprimée sur l'indicateur de sertissage
- Les raccords non sertis présentent des fuites et sont immédiatement détectables lors du test d'étanchéité
- 200 raccords différents disponibles
Joints
Joints d'étanchéité disponibles
Geberit Mapress Therm peut être utilisé dans différentes applications avec le joint d'étanchéité CIIR noir ou FKM bleu. Vous trouverez toutes les applications possibles du système Geberit Mapress Therm, avec les différents joints, dans l'aperçu des applications. Veuillez respecter les consignes correspondantes.
Joint d'étanchéité CIIR, noir
Geberit Mapress Therm avec le joint d'étanchéité CIIR noir est destiné aux fluides liquides suivants dans des systèmes fermés :
- Eau de refroidissement et de chauffage sans antigel
- Eau de refroidissement et de chauffage avec antigel
- Eau de chauffage urbain ≤ 120 °C
- Sprinkler (humide)
- Eau d'extinction (humide)
Et pour les fluides gazeux suivants :
- Air comprimé (classe de pureté de l'huile 1 à 3)
- Dépression
- Gaz inertes (azote)
Joint d'étanchéité FKM, bleu
Geberit Mapress Therm avec le joint d'étanchéité FKM bleu est hautement résistant à la chaleur et aux produits chimiques.
Utilisable avec les fluides suivants dans des systèmes fermés :
- Eau de chauffage urbain ≤ 140 °C
- Fluide caloporteur (solaire)
Utilisable pour les fluides gazeux suivants :
- Air comprimé (classe de pureté de l'huile 1 à X)
Tuyaux
Tuyaux disponibles

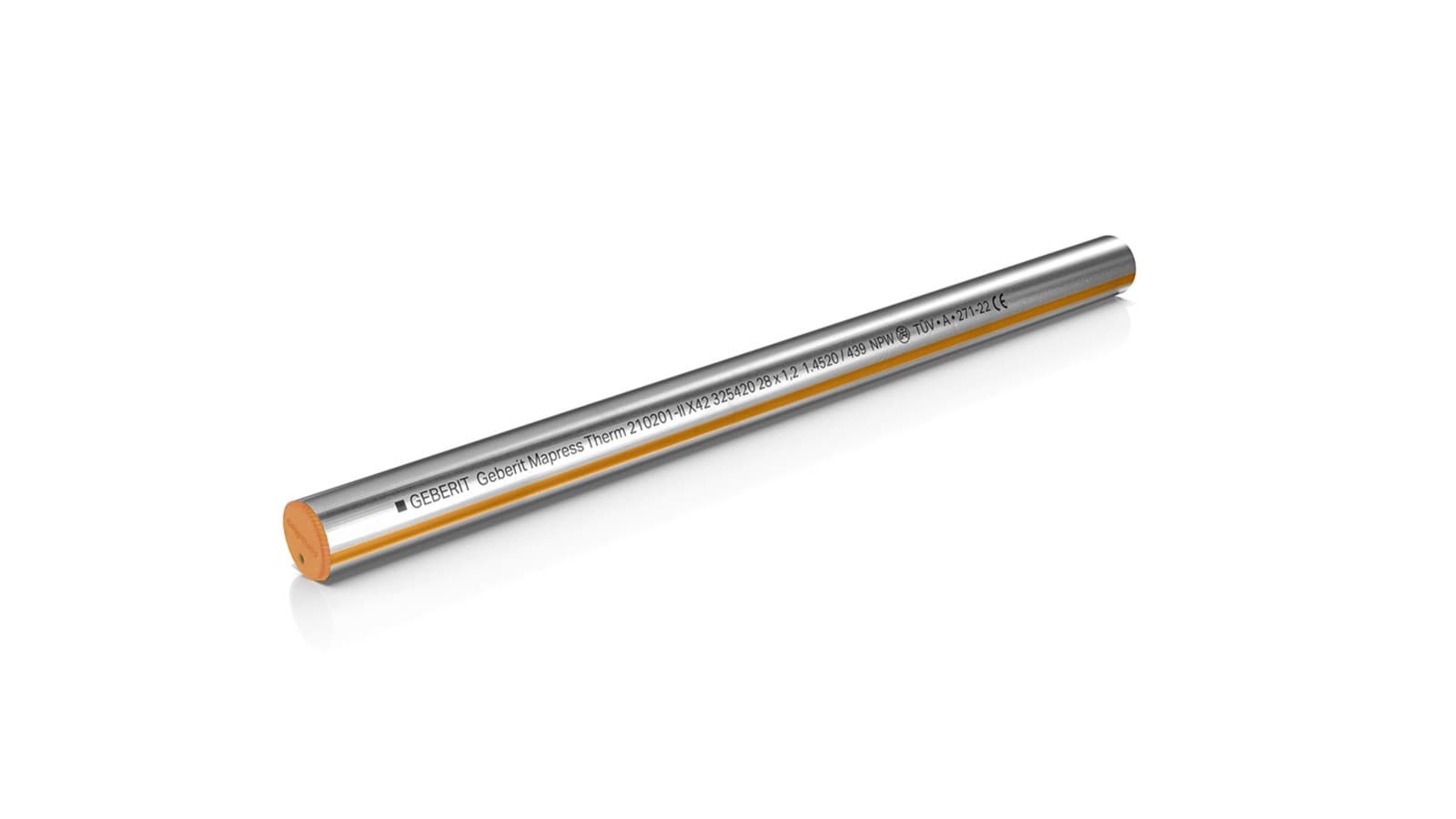

Tuyau Geberit Mapress Therm en CrTi (1.4520)
- Fabriqué en acier inoxydable faiblement allié résistant à la corrosion
- Marquage soulignée avec une ligne orange continue
- Avec bouchons de protection orange
- Texte avec le symbole “eau non potable“
Déclaration environnementale de produit
Déclaration environnementale de produit (EPD)
Les déclarations environnementales de produit (Environmental Product Declarations, EPD) garantissent la transparence et permettent de comparer les produits en fonction de leur impact environnemental.

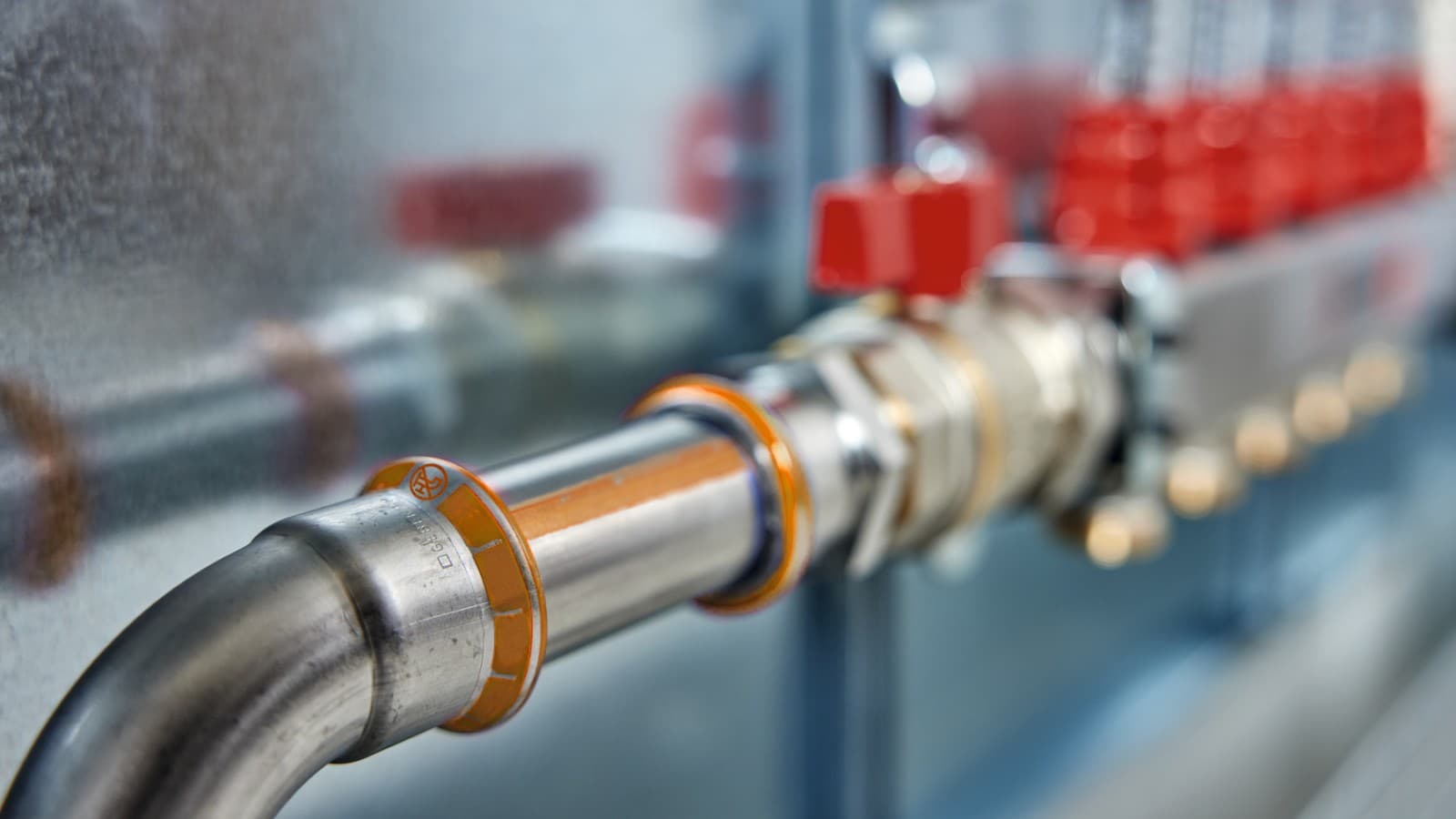

Installation
Procédure d'installation
Pour l'installation de Geberit Mapress, Geberit propose unegamme de sertisseuses, de mâchoires et de collerettes.
Remarque : l'installation des produits Geberit Mapress d15 à d88.9 diffère de celle des produits Geberit Mapress d108.
Trouvez le système de canalisation qui vous convient le mieux
Gamme de produits Geberit Mapress Therm Articles, informations techniques et plus encore
Avez-vous des questions? Nous sommes heureux de vous aider
Nos experts vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Questions fréquentes sur Geberit Mapress Therm
Quelle est la résistance à la corrosion du système Geberit Mapress Therm ?
Geberit Mapress Therm est résistant à la corrosion pour les circuits fermés de chauffage et de refroidissement pauvres en oxygène. Grâce à l'utilisation d'acier inoxydable (matériau 1.4520), le système offre une résistance fiable dans les conditions d'exploitation prévues.
En quoi Geberit Mapress Therm diffère-t-il de Geberit Mapress Acier Inoxydable ?
Geberit Mapress Therm est fabriqué en acier inoxydable 1.4520 pour les circuits fermés, tandis que Geberit Mapress Acier Inoxydable est fabriqué en acier inoxydable 1.4401 pour des applications universelles.
Dans quels cas utilise-t-on Geberit Mapress Therm ou Geberit Mapress Acier Carbone ?
Geberit Mapress Therm est utilisé dans les circuits fermés de chauffage et de refroidissement.
Le système Geberit Mapress Acier Carbone est adapté aux circuits fermés de chauffage et aux installations industrielles présentant de faibles exigences en matière de corrosion.
