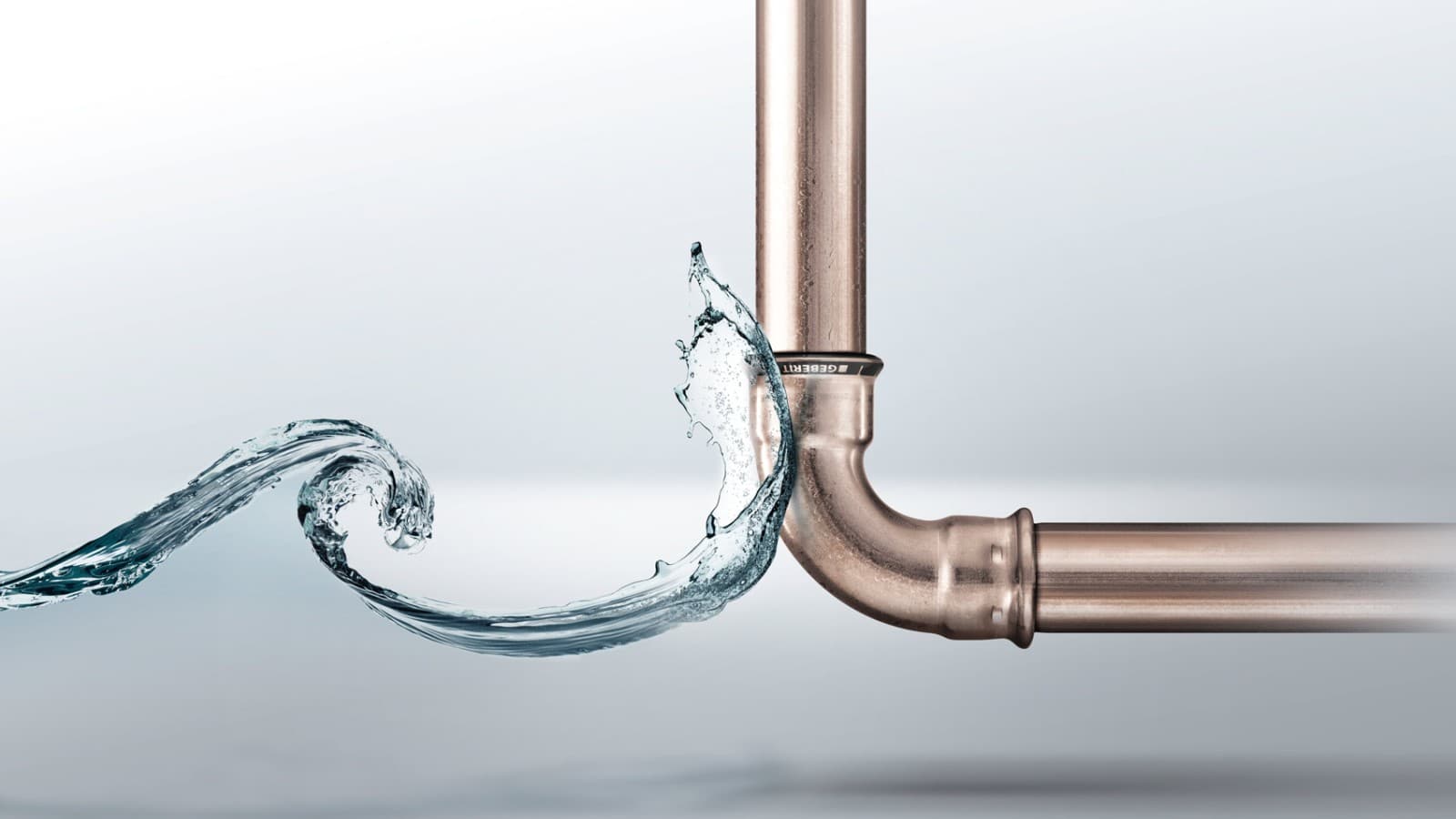

Geberit Mapress CuNiFe pour les applications en contact avec l'eau de mer
Le spécialiste pour l'eau de mer
Dans la construction navale et les applications offshore, les conditions sont extrêmes. Les systèmes de canalisation doivent non seulement fonctionner de manière fiable, mais également garantir une sécurité et une durabilité élevées pendant de nombreuses années.
Grâce à sa grande résistance à la corrosion, l'alliage de cuivre, nickel et fer dans lequel est fabriqué Geberit Mapress CuNiFe a fait ses preuves notamment dans les conduites transportant de l'eau de mer.
La gamme complète du système de canalisation à sertir comprend des tuyaux et des raccords avec différents joints d'étanchéité.
Principales applications et domaines d'utilisation
Le contact direct avec l'eau de mer dans la construction navale ou le secteur offshore, par exemple sur les plateformes pétrolières ou gazières, impose des exigences très élevées en matière de résistance à la corrosion. C'est précisément là que Geberit Mapress séduit par ses nombreuses possibilités d'utilisation.
Cale
Geberit Mapress CuNiFe convient au pompage des eaux de cale et à leur acheminement vers des séparateurs où elles sont épurées.

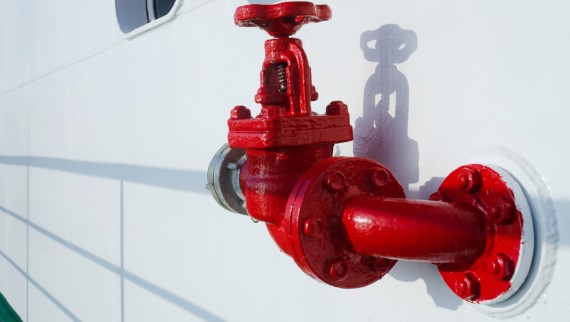

Conduites d'eau d'extinction
Pour les sprinklers et conduites d’eau d'extinction « humides » et « sèches » dans le secteur maritime, Geberit Mapress CuNiFe est idéal.
Conduites d'eau de mer
Les tuyaux et raccords CuNiFe résistants à la corrosion conviennent à diverses applications telles que le refroidissement, les eaux de ballast ou les installations de dessalement.
Lignes sanitaires
L'eau de mer est utilisée pour l'approvisionnement en eau des WC ou pour le remplissage des piscines à bord des navires de croisière. Elle est transportée avec Geberit Mapress CuNiFe.
Systèmes de canalisations pour la construction navale
En complément de Geberit Mapress CuNiFe, la gamme Geberit comprend d'autres systèmes de canalisations et solutions destinés au secteur maritime.
Nous proposons également une large gamme de solutions d'alimentation et d’évacuation destinées à d’autres applications industrielles.
Aperçu de Geberit Mapress CuNiFe
Faits et chiffres
Aperçu de la gamme
- 9 diamètres nominaux d12 à d108
- Environ 500 raccords différents disponibles
- Tuyaux CuNiFe 2.1972
Dimensions
Dimensions de tuyaux disponibles
| Diamètre nominal (DN) | Dimension d x s (mm) |
|---|---|
| 12 | 15,0 x 1,0 |
| 20 | 22,0 x 1,0 |
| 20 | 22,0 x 1,5 |
| 25 | 28,0 x 1,5 |
| 32 | 35,0 x 1,5 |
| 40 | 42,0 x 1,5 |
| 50 | 54,0 x 1,5 |
| 65 | 76,1 x 2,0 |
| 80 | 88,9 x 2,0 |
| 100 | 108,0 x 2,5 |
Raccords
Raccords disponibles

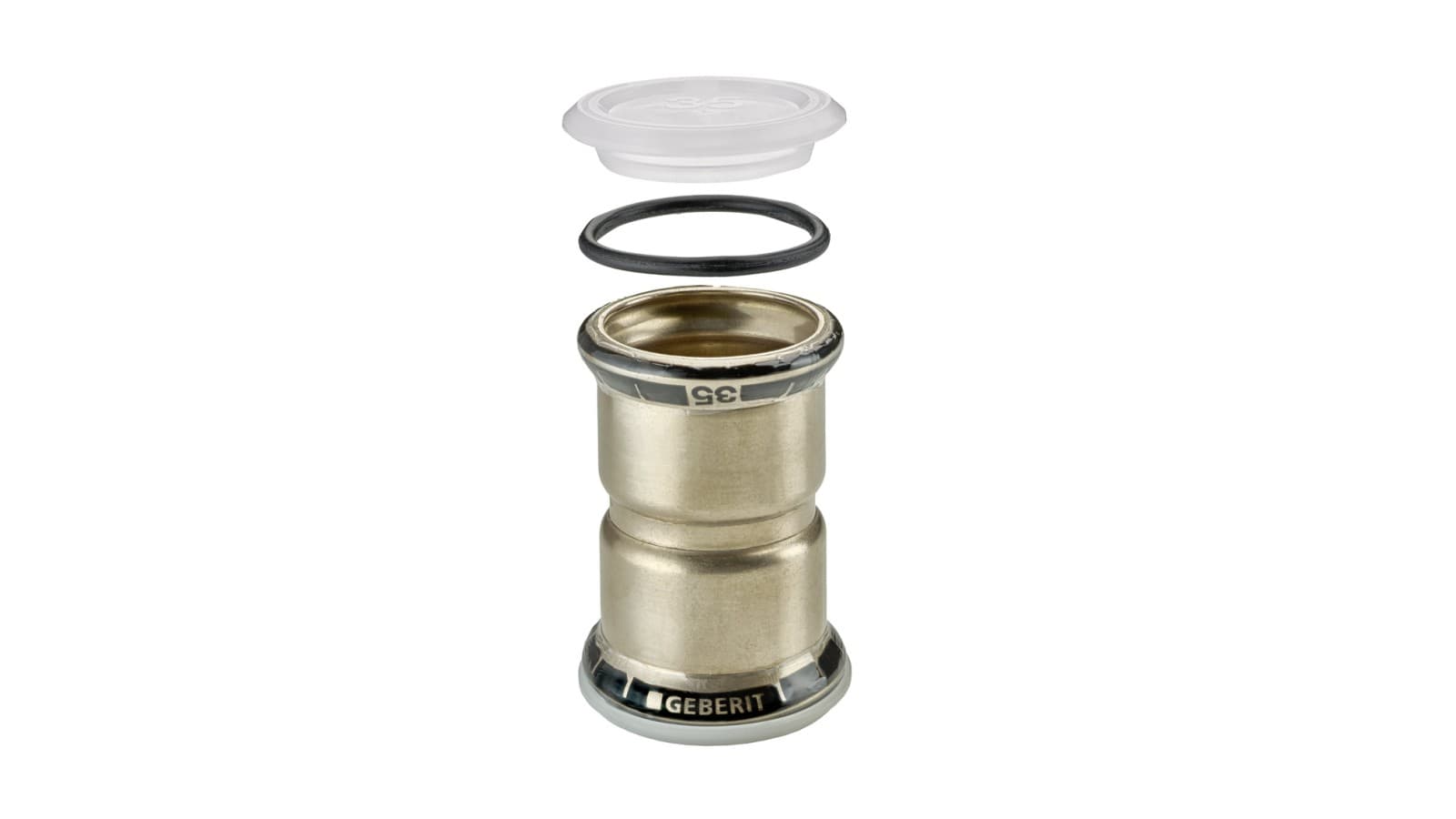

Raccords Geberit Mapress CuNiFe
- CuNiFe 2.1972
- L'indicateur de sertissage noir indique que le matériau est CuNiFe
- Diamètre de tuyau imprimée sur l'indicateur de sertissage
- Les raccords non sertis présentent des fuites et sont immédiatement détectables pendant l’essai de pression
- Bouchon de protection empêchant les salissures
- Particulièrement adaptés aux applications de construction navale ou en contact avec l'eau de mer

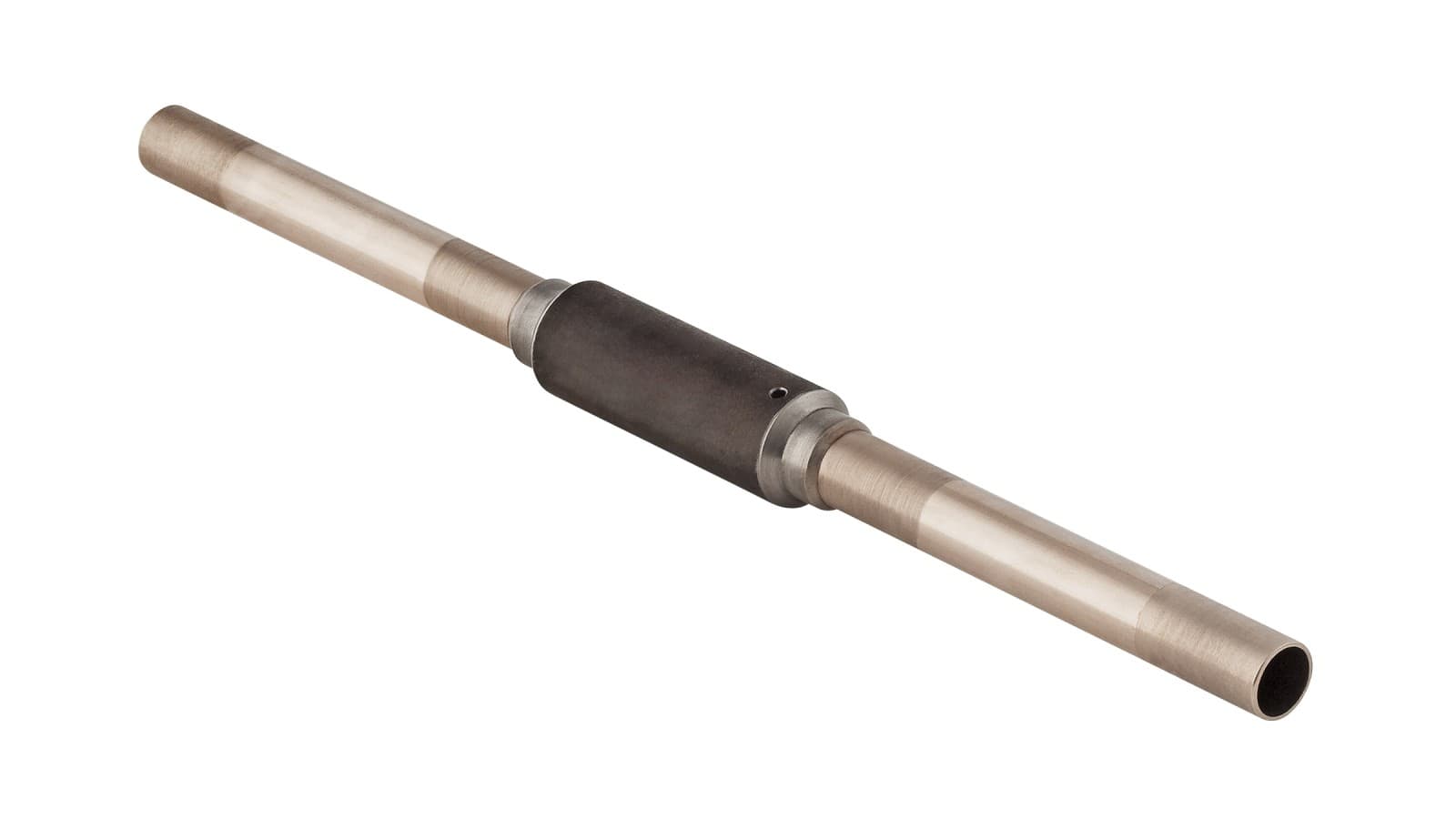

Traversée de cloison et de plafond Geberit Mapress CuNiFe
Dans la construction navale, le passage de cloisons et de plafonds est particulièrement important, car il garantit que les câbles, tuyaux ou conduites passent à travers les cloisons (parois de séparation) et les ponts (plafonds intermédiaires) sans compromettre l'intégrité structurelle ni la protection contre les incendies du navire.
- Gaine de protection à souder
- Gaine de protection en acier 1.0039, laquée
- Disponible dans les dimensions d15 à d108
Joints
Joints disponibles
Pour l'utilisation des joints d'étanchéité, il convient de respecter les consignes figurant dans l'aperçu des applications.

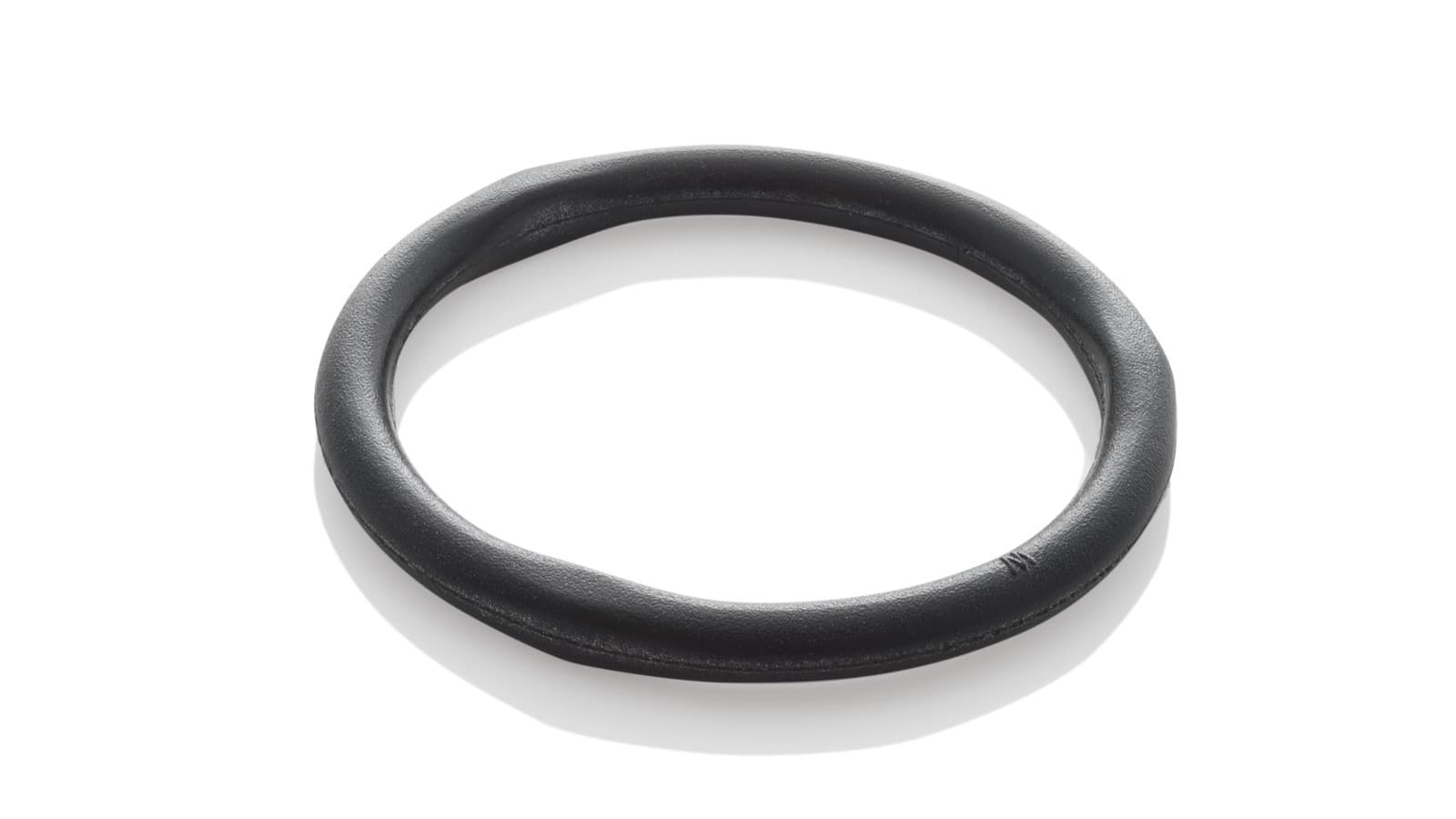

Applications avec Geberit Mapress CuNiFe et joint d'étanchéité CIIR noir
Utilisable pour les fluides liquides suivants :
- Eau de refroidissement sans antigel de 0 à 100 °C
- Eau de refroidissement avec antigel de -30 à 120 °C
- Pour eaux grises et eaux noires avec un pH > 6,0
- Eau de mer de 0 à 100 °C
- Eau d'extinction (humide)
- Sprinkler (humide)
- Produits chimiques et fluides techniques
Utilisable pour les fluides gazeux suivants :
- Air comprimé (classe de pureté de l’huile 0 à 3)
- Dépression
Tuyaux
Gamme de tuyaux

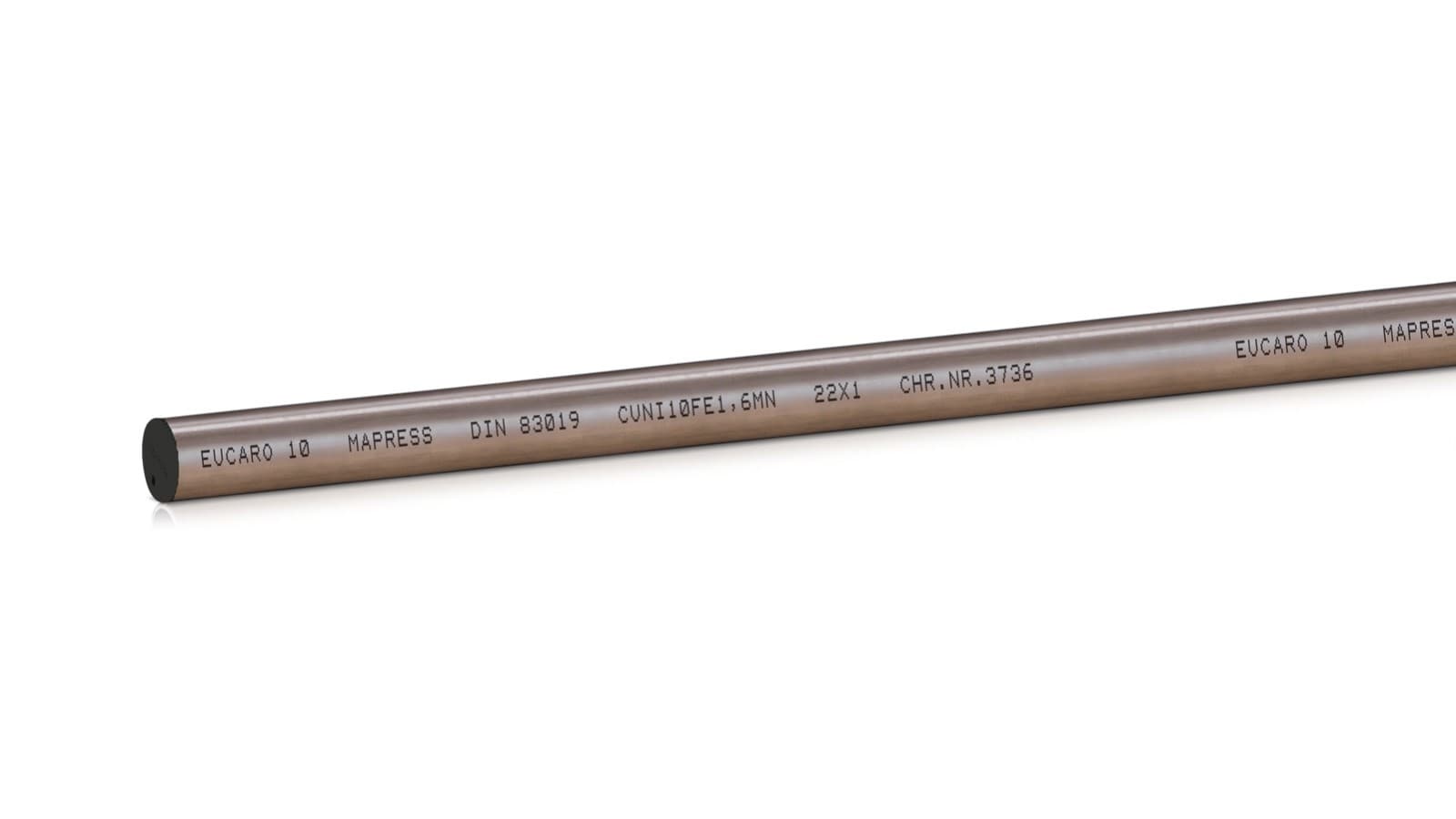

Tuyaux Geberit Mapress CuNiFe
- Excellente résistance à la corrosion, notamment en contact avec l'eau de mer
- Bouchons de protection noirs aux extrémités des tuyaux contre la poussière et la saleté
- Traitement thermique et mécanique spécifique des tuyaux pour créer une structure homogène et de haute qualité
Déclaration environnementale de produit
Déclaration environnementale de produit (EPD)
Les déclarations environnementales de produit (Environmental Product Declarations, EPD) garantissent la transparence et permettent de comparer les produits en fonction de leur impact environnemental.
Pour Geberit Mapress CuNiFe, des déclarations environnementales de produits sont disponibles pour les tuyaux et les raccords les plus courants :
- Tuyaux Geberit Mapress CuNiFe
- Raccords Geberit Mapress CuNiFe

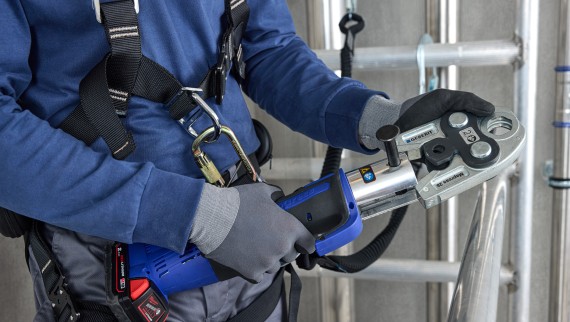

Installation
Procédure d'installation
Pour l'installation de Geberit Mapress, Geberit propose unegamme de sertisseuses, de mâchoires et de collerettes.
Remarque : l'installation des produits Geberit Mapress d12 à d88.9 diffère de celle des produits Geberit Mapress d108.
Projets de référence
Geberit dans la brise marine turque
La construction navale est en plein essor en Turquie. Et les systèmes de tuyauterie Geberit Mapress CuNiFe y fournissent de bons et loyaux services.
Avez-vous des questions? Nous sommes heureux de vous aider
Nos experts vous conseillent dans la planification, l'installation et autres sujets sur votre projet. Ils seront ravis de vous aider sur l'élaboration de celui-ci de la meilleure façon possible avec nos produits.
Questions fréquentes sur Geberit Mapress CuNiFe
Pourquoi l’alliage CuNiFe est-il utilisé spécifiquement dans la construction navale ?
L’alliage cuivre, nickel et fer est adapté à la construction navale, car il résiste à l'eau de mer en raison de sa faible sensibilité à la corrosion.
Qu’est-ce que signifie CuNiFe ?
CuNiFe désigne un alliage de cuivre, de nickel et de fer présentant une grande résistance à la corrosion, en particulier à l'eau de mer.
L’alliage CuNiFe peut-il être combiné avec d'autres matériaux ?
Nous déconseillons d'utiliser Geberit Mapress CuNiFe avec d'autres matériaux.
Quelle est la facilité d'installation et de maintenance dans des conditions offshore restreintes, où les exigences de sécurité sont accrues ?
L'installation de Geberit Mapress CuNiFe est simple, car il s'agit d'un système avec raccordements à sertir. Les raccordements à sertir ne necéssitent pas de soudage. Les mesures de sécurité coûteuses pour la protection contre les incendies ne s'appliquent pas.
L’installation avec les outils de sertissage pratiques de Geberit peut également être réalisée dans des espaces restreints.
En savoir plus sur les raccordements à sertir pour des tuyaux
Quelles sont les autorisations pour les applications maritimes de Geberit Mapress CuNiFe ?
Geberit Mapress CuNiFe répond aux normes internationales et est reconnu par les principales sociétés de classification telles comme ABS, Bureau Veritas, China Classification Society, Class NK, DNV, Lloyd’s Register et RINA. Vous bénéficiez ainsi d'une sécurité maximale partout dans le monde.
